智慧喀纳斯景区平安监控



1、建设背景：
喀纳斯景区管理委员会为了能够时时的了解景区内的情况和区间班车的运营情况和便于车辆的调运，因此打算开展本次平安项目景区和班车监控项目的建设。
2、项目概况：
根据智慧喀纳斯总体规划要求，建设主要完成指挥中心及机房装修，67寸DLP大屏幕显示系统建设以及配置必要的相关设备，完成智慧喀纳斯综合管理软件平台开发。完成旅游公司车辆调度系统，公安卡口视频的接入，完成视频监控系统平台搭建，完成贾登峪门票站、下湖口换乘中心WIFI覆盖，完成门票站防逃票分析软件建设，完成门票站门票系统软件与智慧喀纳斯综合管理平台软件对接，完成重要路口车辆统计分析系统建设，完成换乘中心LED大屏幕信息发布系统建设，完成触摸屏系统及重要景点信息发布系统建设，完成重要景点景区工作人员定位，完成重要景点公共广播系统建设，完成门票站停车场收费系统建设，完成游客归属地统计系统建设，完成手机信息推送。

3、网络组织原则

本次接入方案采用的是MSAP配合无线2/3G网络的接入方式，最大限度的降低投资，获得最高的收益。
4、系统组网方案
    本次接入方案采用的是MSAP配合无线2/3G网络的接入方式；接入方案如下：
（1）.MSAP方式：
依托喀纳斯景区内部现有的移动网络基站接入情况，目前景区内基站基本为SDH站（除老收费站和卧龙湾基站为卫星站），本次新建摄像头接入光缆就近进入移动基站，在基站内新增加格林威尔的MSAP E6300和E6200设备对监控点的视频业务进行网络汇聚，监控摄像机侧(配电箱)安装格林威尔1501S（单纤，节约纤芯资源）光电收发器，用来传送摄像头所采集的视频数据业务。通过MSAP主设备汇聚上行到达喀纳斯景区内本地SDH网络，通过SDH网络的透明安全传输，配合华为S5328系列汇聚交换机，最终将监控点的业务汇聚到景区内的监控汇聚平台节点。
（2）.2/3G无线网络接入方式：
基于喀纳斯景区内的2/3G基站网络部署情况进行接入（考虑到景区内基站的部署和网络现状），在客户的汇聚点设置专业的监控网络服务器，服务器安装专业的监控平台调度软件，监控点根据需要分别安装2/3G网络球型摄像机和枪型摄像机，平台和监控点通过移动无线通信网络来接入监控网点，通过视频解码器来解出视频信号，投射到监控中心的电视墙上，也可以远程使用手机终端和PC终端来实现实时查看。对于景区内3G信号不好的地方网络摄像头可以采用在摄像头上实时存储高清图像，定时发送图片的方式到监控平台，这样可以最大限度的降低数据流量的利用率，降低数据流量费，摄像头上内置的存储设备，采用H.264压缩方式，1T的SSD硬盘（抗震、断电保护等）可以存储三个月的视频数据。
监控平台软件可接入，所有移动的车载和单兵的无线2/3G监控设备，可以实现上海太弘威视安防设备公司所有的2/3G无线监控摄像头的管理和远程升级。
网络拓扑：

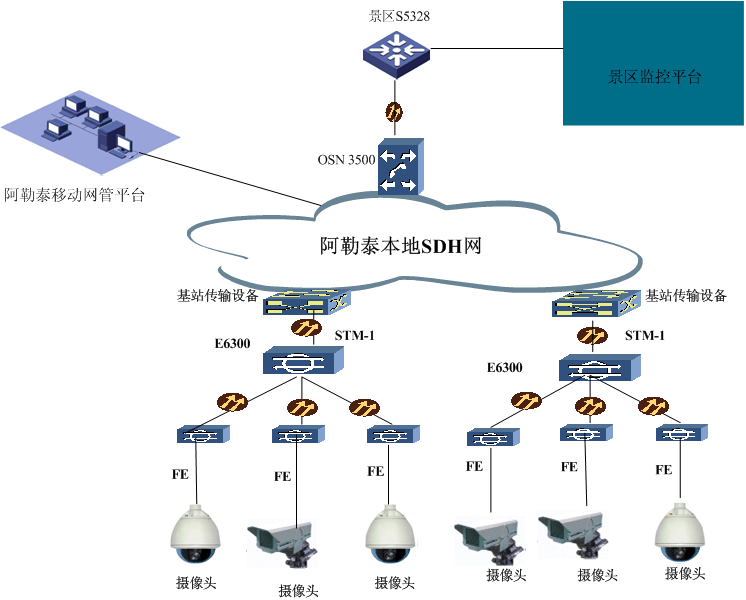

1. MSAP方式接入网络拓扑图：

2. 无线2/3G网络方式网络拓扑图：
